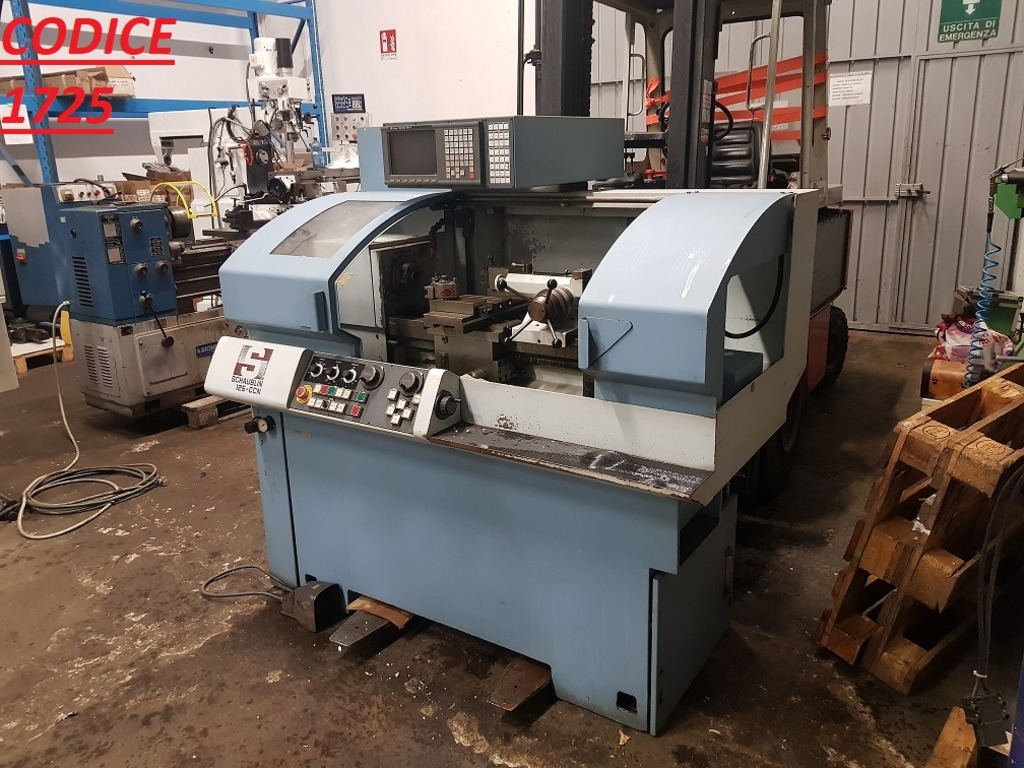

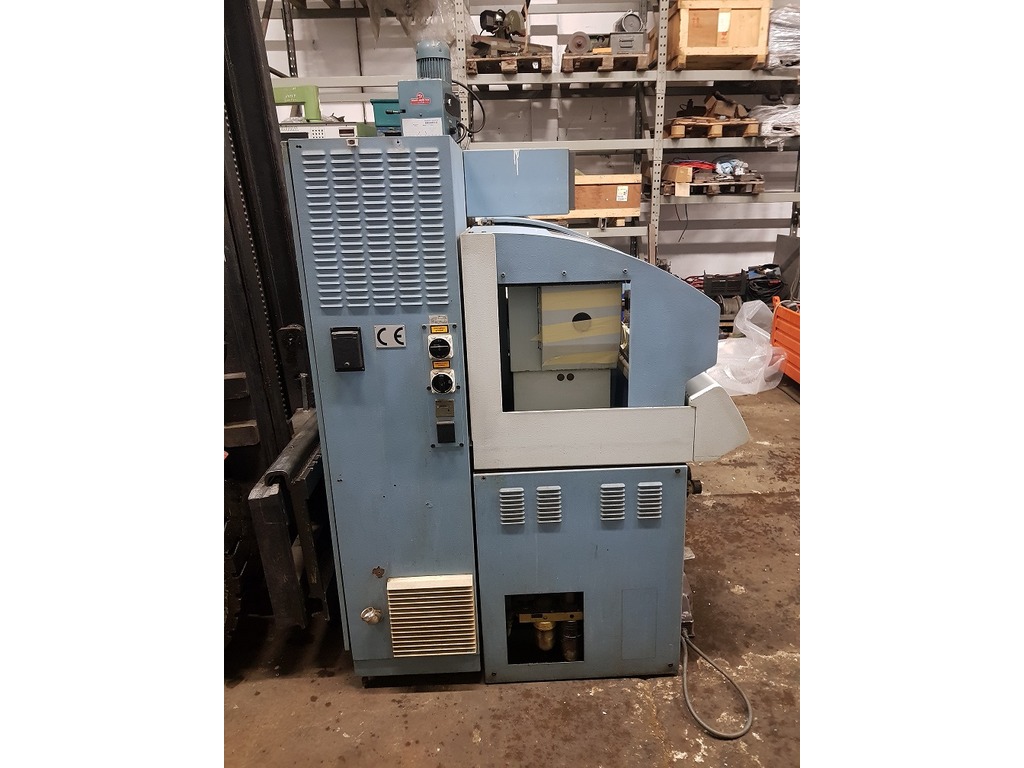

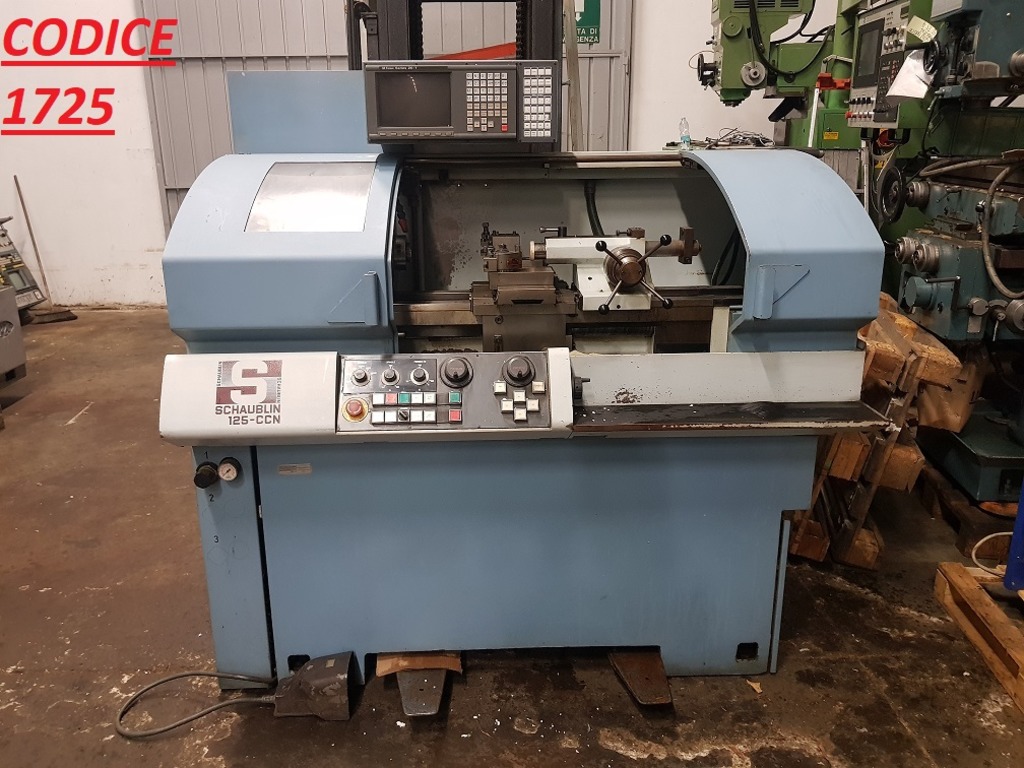

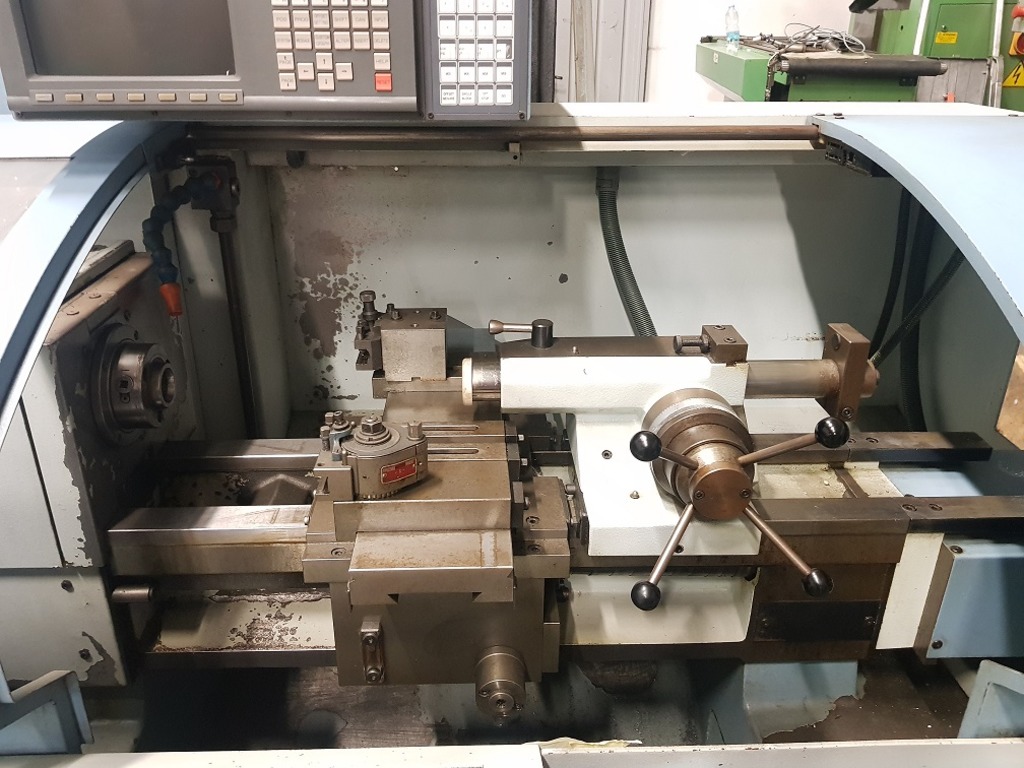

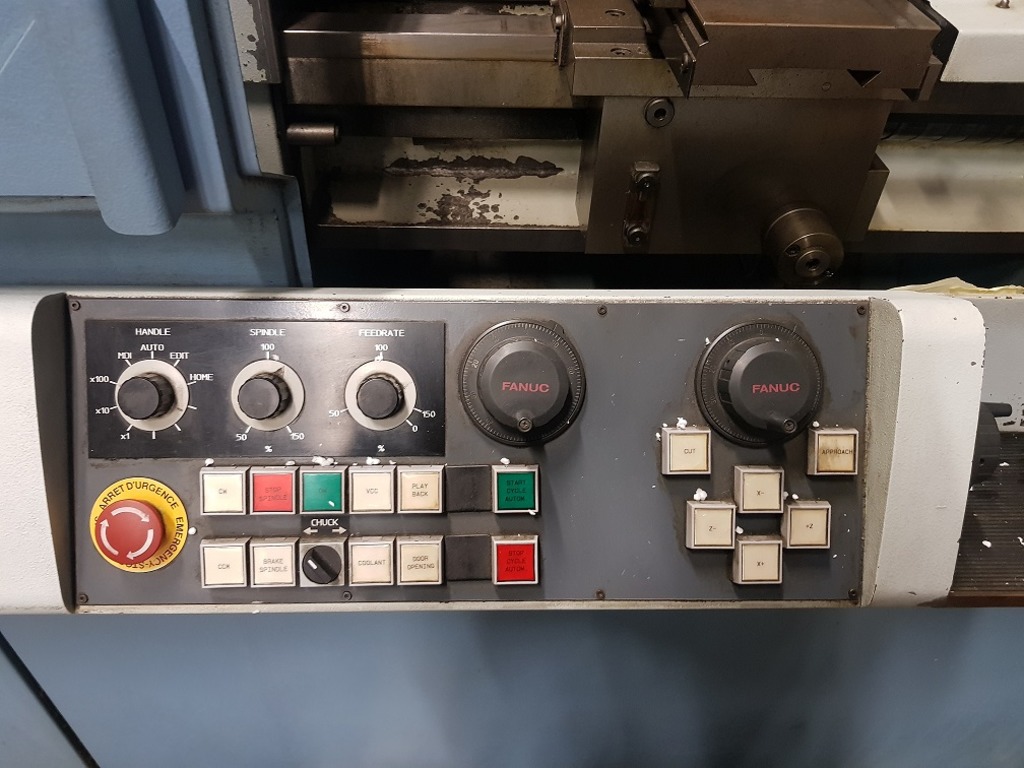

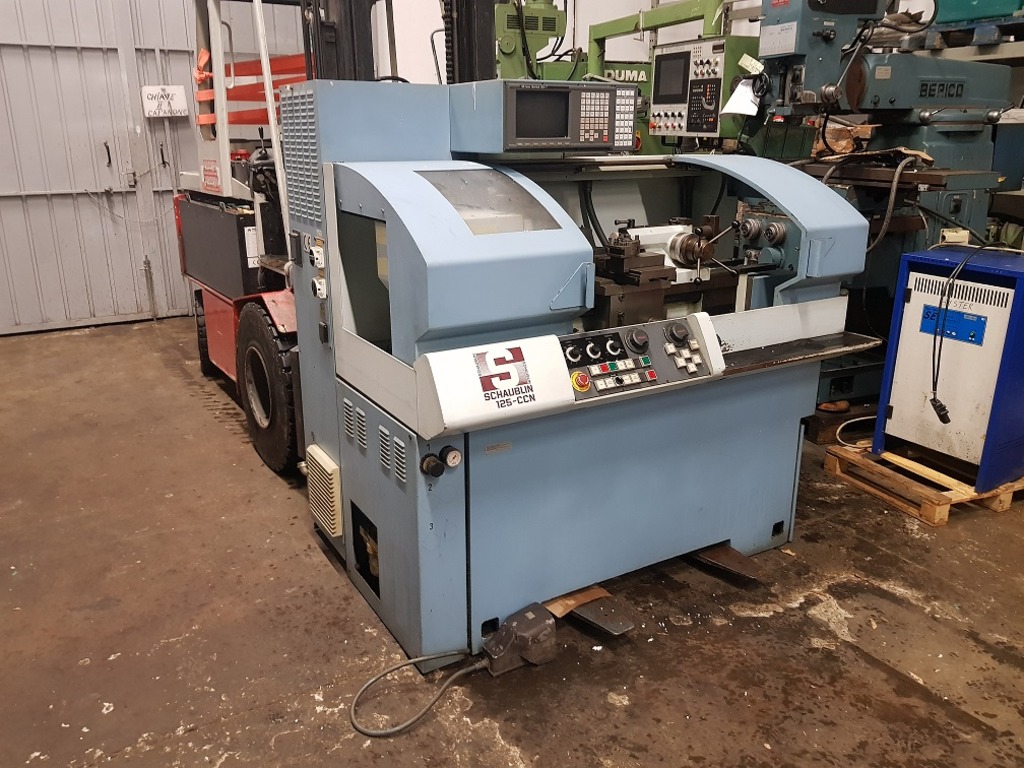

TORNIO SCHAUBLIN 125-CCN CNC FANUC COD. 1725

Matricola: 333677; CARATTERISTICHE TECNICHE: Controllo Numerico: GE Fanuc Series 20-T; CAPACITA’ Altezza punte: 125 mm; Distanza massima tra le punte: 500 mm; Diametro consentito al di sopra del banco: Ø 270 mm; Diametro consentito al di sopra del carrello: Ø 130 mm; Diametro consentito alesatura mandrino: Ø 28 mm; Diametro consentito per la pinza B32: Ø 24 mm; Diametro massimo del mandrino: Ø 150 mm; FANTINA Naso del mandrino: CAMLOCK D1-3”; Pinze impiegate: B 32 o B 32 UP; Potenza del motore AC al 50% / 100% DE : 7.5 / 5.5 kW; TAVOLA-CARRELLO Corsa trasversale,asse X: 180 mm; Corsa longitudinale,asse Z: 410 mm; Risoluzione dell’asse X al raggio: 0.0005 mm; Risoluzione dell’asse Z: 0.001 mm; Sezione massima dei bulini: 16 x 16 mm; AVANZAMENTI Avanzamenti sui due assi senza stadi intermedi: 0 – 5000 mm/min; Forze d’avanzamento sui due assi: 500 daN; Avanzamento rapido sui due assi: 7.5 m/min; CILINDRO DI SERRAGGIO PNEUMATICO Forza di serraggio regolabile massima: 600 daN; CONTROFANTINA A CROCE (Accessorio) Cono del mandrino: MORSO 3; Diametro esterno del mandrino: Ø 45 mm; Corsa longitudinale del mandrino: 160 mm; CONTROFANTINA DI SOSTEGNO A COMANDO PNEUMATICO (Optional) Cono del mandrino: MORSO 3; Corsa longitudinale del mandrino: 60 mm; Forza di sostegno regolabile: 40 – 220 kp; MOTORI Motore mandrino : (76200.9003 ) Potenza: 7.5 / 5.5 kW; Velocità massima: 6000 g/min; Motore asse Z: (76200.9002 ) Potenza: 0.45 kW; Velocità massima: 1500 g/min; Motore asse X: (76200.9002 ) Potenza: 0.45 kW; Velocità massima: 1500 g/min; Motore della pompa del refrigerante : (76808.0000 ) Potenza: 0.14 kW; Velocità: 2900 / 3000 g/min; Capacità della vasca del refrigerante: 55 l; PESO DELLA MACCHINA Peso approssimativo della macchina: 1415 Kg; INGOMBRO Dimensioni della macchina (Lxhxl): 1700 x 1650 x 1000 mm; EMISSIONI SONORE SOTTO CARICA (Misurazione a 1 m dalla protezione,nel punto in cui si trova l’operatore): 72 db; Anno: 1994; Macchina CE; COMPLETO DI ACCESSORI, MANUALI D’USO E CERTIFICATO CE
