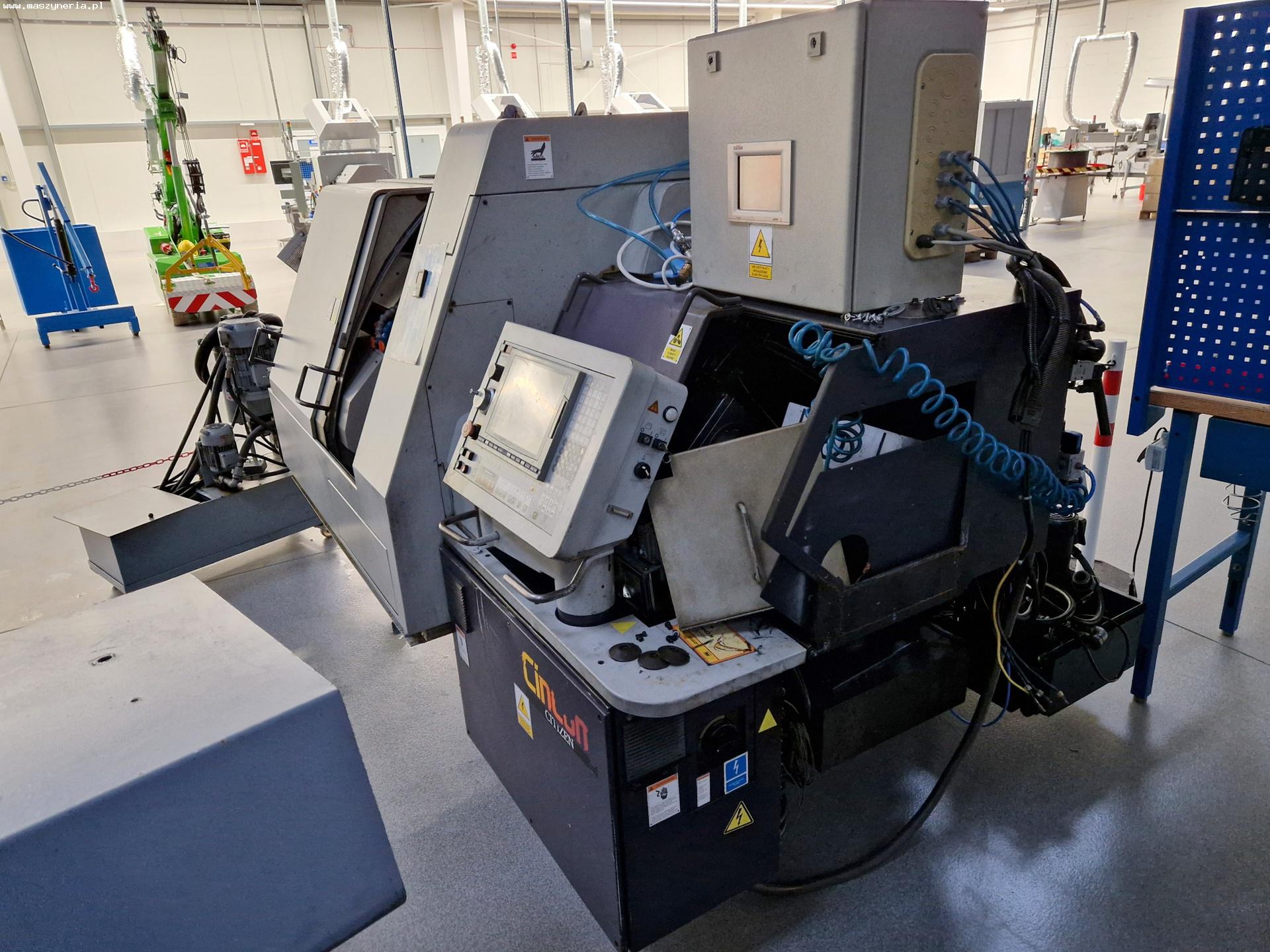

Tornio CNC CITIZEN CINCOM M32

Tornio CNC CITIZEN CINCOM M32 è stato costruito nel 2003 in Giappone da CITIZEN WATCH CO., LTD. Specifiche tecniche del centro di tornitura CNC CITIZEN CINCOM M32 - Dati generali: numero di assi: 8 (X1, Y1, Z1, X2, Y2, Z2, X3, Z3) avanzamento nell’asse X1/X2/X3: 108/120/238 mm, avanzamento nell’asse Y1/Y2: 275/44 mm, avanzamento nell’asse Z1/Z2/Z3: 325/202/410 mm, traslazione rapida in tutti gli assi: 20 m/min, lunghezza della barra: 2500 mm, altezza del centro: 1132 mm, numero massimo di utensili: 22 + α, di cui: utensili alla stazione 1: 5, utensili azionati alla stazione 1: 4, utensili alla stazione 2: 10 + α, utensili in pinza mandrino secondario: 3, dimensioni massime degli utensili: stazione 1: 16 x 16 x 130 mm, stazione 2: 16 x 16 x 90 mm, stazione 2 (manicotto): ⌀ 25,4 mm, pinza mandrino secondario (manicotto): ⌀ 25,4 mm, diametro massimo dell’utensile montato nel mandrino rotante della stazione 1 (punta e fresa): 10 mm, diametro massimo dell’utensile montato nel mandrino rotante della stazione 2: trapano e fresa a codolo: 10 mm, fresa per taglio: 60 x 15,875 mm; 63 x 16 mm, fresa laterale: 60 x 25,4 mm; 63 x 22 mm, fresa periferica: 32 x 10 mm, fresa poligonale: 80 x 15,875 mm, potenza del motore di azionamento della bussola di guida (10 min/funzionamento continuo): 1,5/0,75 kW, potenza del servomotore della stazione utensili 1: 1 kW, potenza del mandrino della stazione utensili 2 (10 min/ funzionamento continuo): 1,5/0,75 kW, potenza del servomotore della stazione utensili posteriore: 0,75 kW, capacità del serbatoio del refrigerante: 170 l, peso della macchina CITIZEN CINCOM M32: 3200 kg. Mandrino principale - diametro massimo di tornitura: 32 mm, lunghezza massima di tornitura: 320 mm, capacità di foratura (lavorazione frontale): 12 mm, capacità di filettatura (lavorazione frontale): M10, velocità di rotazione: 200-8000 giri/min, velocità degli utensili rotanti: 200-5000 giri/min, variazione della velocità: continua, S + valore numerico a 4 cifre, diametro del foro del mandrino: 36 mm, indicizzazione del mandrino: 1°, indicizzazione asse C: 0,001°, potenza dell’azionamento (15 minuti/funzionamento continuo): 7,5/3,7 kW. Mandrino secondario: capacità di foratura (lavorazione posteriore): 10 mm, capacità di filettatura (lavorazione posteriore): M8, velocità di rotazione: 200-7000 giri/min, velocità degli utensili rotanti: 200-5000 giri/min, variazione della velocità: continua, S + valore numerico a 4 cifre, lunghezza massima di sporgenza del pezzo dal mandrino secondario: 65 mm, lunghezza massima del pezzo quando si preleva il lato anteriore dal mandrino secondario: 145 mm, diametro massimo del mandrino: 32 mm, indicizzazione del mandrino: 1°, indicizzazione asse C: 0,001°, potenza dell’azionamento (15 min/funzionamento continuo): 2,2/1,5 kW. Dotazione del tornio CNC CITIZEN - controllore CNC: CINCOM SYSTEM M6D, alimentatore di barre: FMB TURBO 5-42/3200/C (2004), mandrino secondario, 3 stazioni utensili con capacità massima di 22 utensili.
