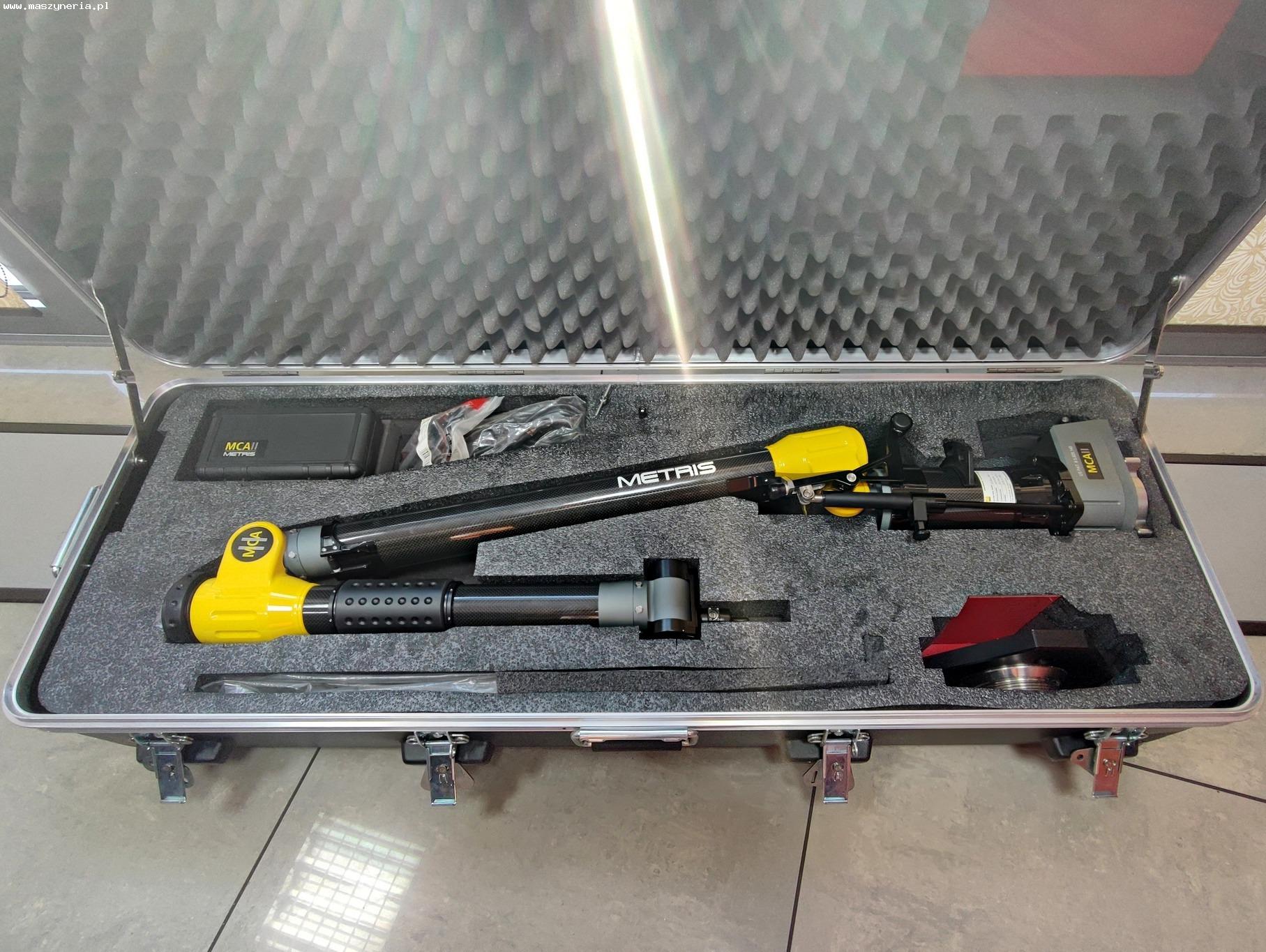

Macchina di misura METRIS-NIKON MCA II 5124

Macchina di misura METRIS-NIKON MCA II 5124, costruita nel 2011, è un dispositivo versatile che può essere utilizzato per misurare sia oggetti di piccole dimensioni sia pezzi complessi di grandi dimensioni. Il braccio di misura a coordinate MCA II METRIS 5124 consente le seguenti operazioni: misurazione delle deviazioni dimensionali e geometriche dei pezzi in lavorazione, misurazione di pezzi con forme geometriche regolari, misurazione di pezzi con superfici curve, digitalizzazione di oggetti. Equipaggiamento del braccio di misura METRIS-NIKON MCA II 5124 - bracci in fibra di carbonio a forma di tre tubi con una lunghezza totale di 2,4 m, sonda di misura a contatto e senza contatto, encoder angolari incrementali HEIDENHAIN per garantire la rotazione illimitata del braccio durante la misurazione, contrappeso a due cilindri per compensare il peso del braccio, batteria agli ioni di litio integrata, modulo WiFi per la comunicazione wireless con il PC, staffa di montaggio. Dati tecnici del braccio di misura METRIS-NIKON - numero di assi: 6, lunghezza del braccio: 2,4 m, prestazione volumetrica (deviazione massima): 21 μm, ripetibilità delle coordinate X,Y,Z sull’intera gamma di movimento (SPAT): 19 μm, ripetibilità del punto: 0,013 mm, precisione della lunghezza: 0,022 mm. Il braccio di misura portatile NIKON METROLOGY MCA II è stato utilizzato finora solo 2 volte.
